ZWCAD + SketchUp Workflow

Από το 2D σχέδιο στο 3D μοντέλο
με επαγγελματική ακρίβεια

Συνδυάστε τη δύναμη του ZWCAD στην ακριβή 2D σχεδίαση DWG με την ευκολία του SketchUp στη γρήγορη 3D μοντελοποίηση. Ιδανική ροή εργασίας για αρχιτέκτονες, μηχανικούς, interior designers και τεχνικά γραφεία.

1. Σχεδιάστε σε ZWCAD

Δημιουργήστε καθαρά DWG σχέδια, κατόψεις, λεπτομέρειες, διαστάσεις και layers.

2. Μεταφέρετε σε SketchUp

Χρησιμοποιήστε το 2D σχέδιο ως βάση για γρήγορη 3D μοντελοποίηση και παρουσίαση.

3. Παραδώστε τεχνικά σχέδια

Επιστρέψτε στο CAD περιβάλλον για τεκμηρίωση, λεπτομέρειες και επαγγελματική εκτύπωση.

Professional CAD & 3D Design

Γιατί να συνδυάσετε ZWCAD και SketchUp;

Το SketchUp είναι ιδανικό για γρήγορη 3D απεικόνιση και παρουσίαση ιδεών, ενώ το ZWCAD προσφέρει την ακρίβεια που απαιτείται για επαγγελματικά DWG σχέδια, τεχνική τεκμηρίωση και παραγωγή κατασκευαστικών σχεδίων.

2D

Ακριβής DWG σχεδίαση

Δημιουργήστε κατόψεις, τομές, όψεις, λεπτομέρειες, layers, blocks, διαστάσεις και τεχνικά layouts μέσα στο ZWCAD.

3D

Γρήγορη μοντελοποίηση

Μεταφέρετε τη βάση του σχεδίου στο SketchUp και δημιουργήστε γρήγορα 3D μοντέλα, εναλλακτικές λύσεις και παρουσιάσεις.

✓

Καλύτερη επικοινωνία

Παρουσιάστε το έργο οπτικά στον πελάτη με SketchUp και παραδώστε τεχνικά σχέδια σε DWG μέσω ZWCAD.

Best Practices

Καθαρό CAD αρχείο, καλύτερο 3D αποτέλεσμα

Για σωστή συνεργασία μεταξύ ZWCAD και SketchUp, η ποιότητα του DWG αρχείου είναι καθοριστική. Ένα οργανωμένο σχέδιο εισάγεται πιο εύκολα, μοντελοποιείται πιο γρήγορα και μειώνει τα λάθη στην τεχνική τεκμηρίωση.

Καθαρίστε το DWG

Αφαιρέστε περιττά hatches, διπλές γραμμές, πολύπλοκα blocks και layers που δεν χρειάζονται στο 3D μοντέλο.

Οργανώστε τα Layers

Χρησιμοποιήστε ξεκάθαρες ονομασίες για τοίχους, ανοίγματα, άξονες, έπιπλα και κατασκευαστικά στοιχεία.

Ελέγξτε τις Μονάδες

Βεβαιωθείτε ότι η κλίμακα και οι μονάδες μέτρησης παραμένουν σωστές κατά τη μεταφορά μεταξύ των δύο εφαρμογών.

Παραδώστε σωστά

Χρησιμοποιήστε το SketchUp για παρουσίαση και το ZWCAD για τεχνικές λεπτομέρειες, διαστάσεις και εκτυπώσεις.

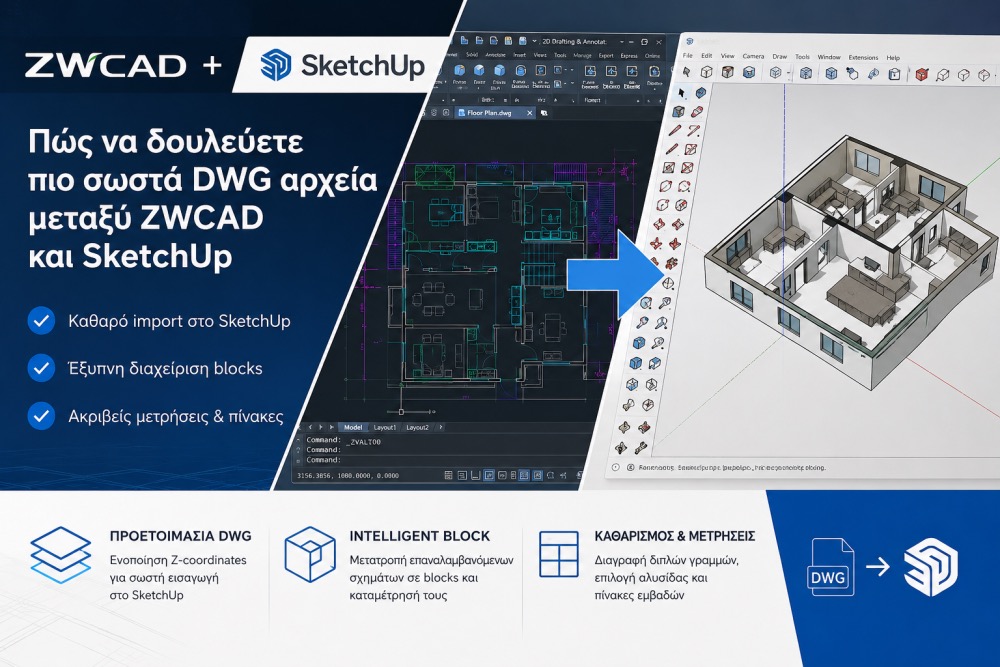

ZWCAD + SketchUp | How To Guide

Πώς να δουλεύετε πιο σωστά DWG αρχεία μεταξύ ZWCAD και SketchUp

Ακολουθήστε έναν πρακτικό οδηγό 3 σταδίων για καθαρότερη εισαγωγή CAD αρχείων στο SketchUp, ταχύτερη επεξεργασία επαναλαμβανόμενων σχημάτων και καλύτερη διαχείριση γραμμών, μετρήσεων και πινάκων μέσα στο ZWCAD.

Recommended Workflow

Από καθαρό CAD αρχείο σε αποδοτική 3D και 2D τεκμηρίωση

Το ZWCAD διαθέτει εργαλεία που βοηθούν στην προετοιμασία DWG αρχείων πριν την εισαγωγή στο SketchUp, αλλά και στην επεξεργασία CAD σχεδίων που έχουν εξαχθεί από SketchUp μοντέλα.

01

Προετοιμάστε το DWG πριν την εισαγωγή στο SketchUp

Αν το CAD αρχείο περιέχει αντικείμενα με διαφορετικές Z-coordinates, μπορεί να εμφανιστούν σε διαφορετικά επίπεδα μέσα στο SketchUp. Με το εργαλείο Change Z Value of Coordinate to 0, το ZWCAD βοηθά να φέρετε τα αντικείμενα στο ίδιο επίπεδο πριν το import.

Βήματα:

  1. Στο ZWCAD επιλέξτε Express → Tools → Change Z Value of Coordinate to 0.
  2. Εναλλακτικά, πληκτρολογήστε την εντολή ZVALTO0.
  3. Επιλέξτε τα αντικείμενα και πατήστε Enter.
  4. Αποθηκεύστε το DWG αρχείο.
  5. Κάντε import το επεξεργασμένο DWG στο SketchUp.
02

Μετατρέψτε επαναλαμβανόμενα σχήματα σε blocks

CAD σχέδια που εξάγονται από SketchUp μπορεί να περιέχουν πολλά διάσπαρτα και επαναλαμβανόμενα σχήματα. Με τα εργαλεία Smart Match, Batch Block και Object Count, μπορείτε να τα εντοπίσετε, να τα μετατρέψετε σε blocks και να δημιουργήσετε πίνακες καταμέτρησης.

Βήματα:

  1. Εξάγετε το σχέδιο από SketchUp σε μορφή DWG.
  2. Ανοίξτε το αρχείο στο ZWCAD.
  3. Επιλέξτε Smart → Match → Batch Block ή πληκτρολογήστε BATCHBLOCK.
  4. Πατήστε Specify source object και επιλέξτε το αντικείμενο αναφοράς.
  5. Ορίστε περιοχή αναζήτησης με Specify Matching area.
  6. Πατήστε Match και επιβεβαιώστε τα αποτελέσματα.
  7. Δώστε όνομα στο block και πατήστε Batch Block.
  8. Για καταμέτρηση, επιλέξτε Smart → Match → Object Count ή OBJCOUNT.
  9. Πατήστε Current drawing, μετά Count και τέλος Create Table.
03

Καθαρίστε επικαλυπτόμενες γραμμές και δημιουργήστε μετρήσεις

Σχέδια που εξάγονται από SketchUp μπορεί να έχουν πλήρως ή μερικώς επικαλυπτόμενες γραμμές. Με τα εργαλεία OVERKILL, ChainSelect και Area Table, μπορείτε να μειώσετε το βάρος του αρχείου και να δημιουργήσετε χρήσιμα δεδομένα εμβαδών και μηκών.

Βήματα:

  1. Εξάγετε CAD σχέδιο σε DWG από το SketchUp.
  2. Ανοίξτε το αρχείο στο ZWCAD.
  3. Επιλέξτε Extended Tools → Editing Tools → Delete Duplicate Objects.
  4. Εναλλακτικά, πληκτρολογήστε OVERKILL και επιλέξτε τα αντικείμενα.
  5. Πατήστε OK στο παράθυρο ρυθμίσεων.
  6. Επιλέξτε Tools → Chain Select ή πληκτρολογήστε CHAINSELEC.
  7. Για μετρήσεις, επιλέξτε Dimension → Area Table ή πληκτρολογήστε AREATABLE.
  8. Ορίστε περιοχή, ρυθμίσεις πίνακα και θέση τοποθέτησης σύμφωνα με τα prompts.

EASYCAD Expert Tip

Πριν κάνετε import ή export, καθαρίστε το αρχείο σας

Ένα σωστά προετοιμασμένο DWG αρχείο μειώνει προβλήματα επιπέδων, διπλές γραμμές, περιττά αντικείμενα και χρόνο επεξεργασίας. Έτσι, η συνεργασία μεταξύ ZWCAD και SketchUp γίνεται πιο γρήγορη, πιο καθαρή και πιο επαγγελματική.
