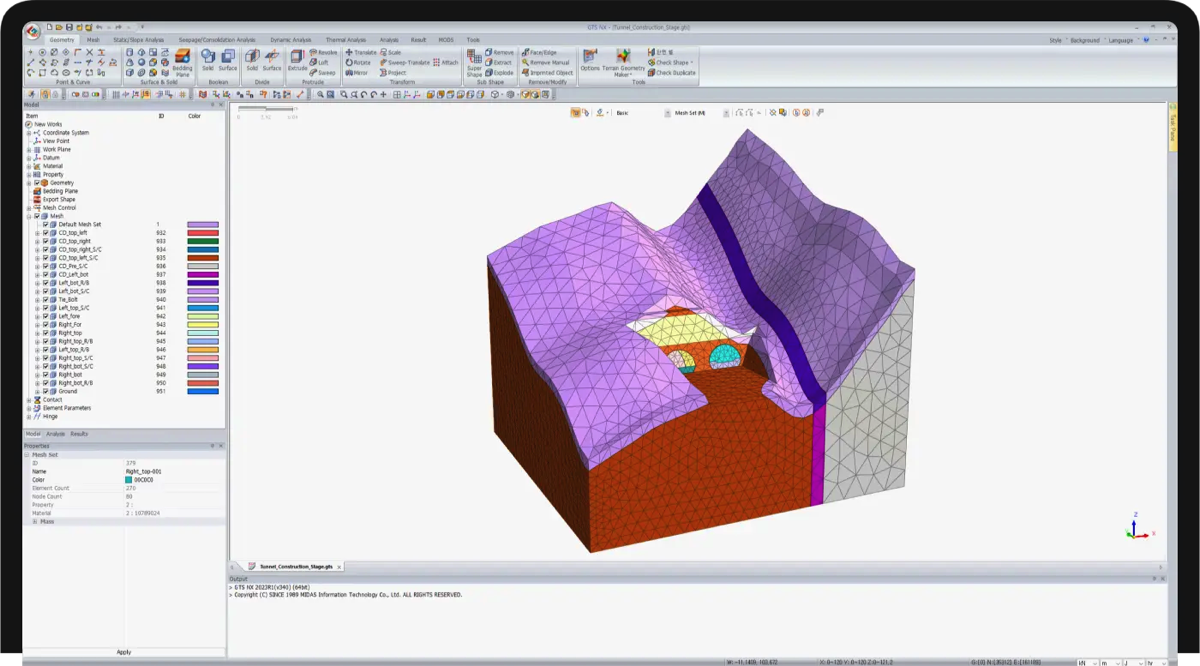

Σήραγγες & υπόγεια έργα
Διάνοιξη, αλληλουχία εκσκαφής και υποστήριξη. Αξιολόγηση μετακινήσεων και επιρροής σε γειτονικές κατασκευές.
Εξυπηρέτηση EASYCAD: 216 1000788 · 693 0934567Σύμβουλος CAD — επιλογή λογισμικού: 693 3445504
MIDAS GTS NX · ΓΕΩΤΕΧΝΙΚΗ ΑΝΑΛΥΣΗ 2D / 3D
Το έδαφος.
Η κατασκευή.
Η αλληλεπίδρασή τους.
Συνδέστε γεωμετρία, εδαφικά μοντέλα και κατασκευαστικά στάδια. Μελετήστε μετακινήσεις, υπόγεια ροή και δυναμική απόκριση σε ένα περιβάλλον πεπερασμένων στοιχείων για γεωτεχνικά έργα.
Επιλογή 2D / 3D και πρόσθετων δυνατοτήτων με την EASYCAD.
2D & 3D FEM
Από την αντιπροσωπευτική διατομή στη χωρική αλληλεπίδραση.
Ανά κατασκευαστικό στάδιο
Εκσκαφή, αντιστήριξη, φόρτιση και μεταβολή συνθηκών.
Έδαφος + κατασκευή
Ενιαία προσομοίωση εδαφικού όγκου, διεπιφανειών και δομικών στοιχείων.
01 / ΠΕΔΙΑ ΕΦΑΡΜΟΓΗΣ
Ανάλυση με αφετηρία
το γεωτεχνικό πρόβλημα.
Το GTS NX απευθύνεται σε γεωτεχνικούς μελετητές και ομάδες υποδομών που χρειάζονται αριθμητική προσομοίωση του εδάφους και της αλληλεπίδρασής του με κατασκευές.

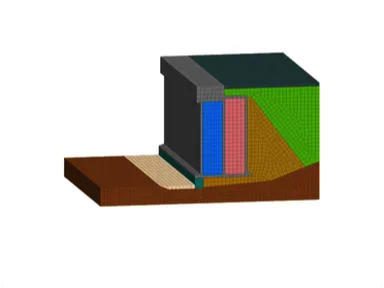

Εκσκαφές & αντιστηρίξεις
Τοίχοι, αντηρίδες και αγκύρια σε διαδοχικά στάδια, με έλεγχο παραμορφώσεων και μεταβολών εδαφικών συνθηκών.

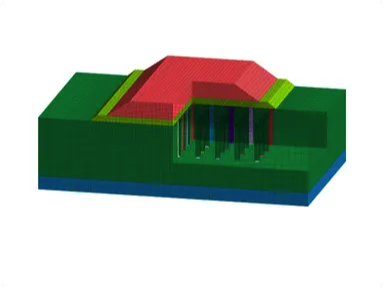

Θεμελιώσεις & πάσσαλοι
Αβαθείς και βαθιές θεμελιώσεις, πασσαλοθεμελιώσεις και αλληλεπίδραση εδάφους–φορέα.
Πρανή & επιχώματα
Εξέταση ευστάθειας, μετακινήσεων και επίδρασης κατασκευαστικής αλληλουχίας, με τις κατάλληλες επιλογές ανάλυσης.
Νερό & εδαφική απόκριση
Υπόγεια ροή, στερεοποίηση και συζευγμένη συμπεριφορά όπου απαιτείται, με αντίστοιχα modules.
Δυναμική & σεισμική φόρτιση
Μελέτη εδαφικής απόκρισης και αλληλεπίδρασης υπό δυναμικά φορτία, μέσω των προαιρετικών δυνατοτήτων.
02 / ΑΠΟ ΤΑ ΔΕΔΟΜΕΝΑ ΣΤΟ ΜΟΝΤΕΛΟ
Γεωμετρία, στρώσεις
και πλέγμα με συνέπεια.
Εισαγάγετε γεωμετρία CAD και οργανώστε τη στρωματογραφία πριν καθορίσετε υλικά, στοιχεία και συνθήκες ανάλυσης.
- Εισαγωγή Parasolid, DXF, DWG και MXT από MIDAS GEN / CIVIL, σύμφωνα με το ενημερωτικό δυνατοτήτων.
- Bedding Plane Wizard για δημιουργία γεωλογικών στρώσεων από δεδομένα γεωτρήσεων.
- Terrain Geometry Maker για προετοιμασία εδαφικών επιφανειών.
- Αυτόματη, mapped και hybrid δημιουργία πλέγματος, με έλεγχο της τοπικής πυκνότητας.
Στοιχεία εδάφους & φορέα
Στερεά, επίπεδη παραμόρφωση, αξονοσυμμετρία, δοκοί, κελύφη, πάσσαλοι και γεωπλέγματα για διαφορετικά αντικείμενα προσομοίωσης.
Διεπιφάνειες & επαφές
Interface και contact στοιχεία για περιπτώσεις όπου η συνεργασία εδάφους–κατασκευής δεν αποδίδεται ως πλήρης σύνδεση.
Καταστατικά μοντέλα
Από γραμμική ελαστικότητα έως Mohr–Coulomb, Hoek–Brown, Modified Cam-Clay και Soft Soil Creep. Η επιλογή απαιτεί κατάλληλα γεωτεχνικά δεδομένα.
03 / ΣΕΝΑΡΙΑ & ΑΠΟΤΕΛΕΣΜΑΤΑ
Εξετάστε την εξέλιξη
και τις συνθήκες του έργου.
Ορίστε τη σειρά κατασκευής και τις κατάλληλες συνθήκες αποστράγγισης. Οι πρόσθετες οικογένειες αναλύσεων επιλέγονται ανάλογα με την άδεια και τις ανάγκες της μελέτης.
Στατική & στάδια
Γραμμική και μη γραμμική στατική ανάλυση. Ενεργοποίηση και απενεργοποίηση στοιχείων, φορτίσεων και στηρίξεων κατά την κατασκευή.
Ευστάθεια πρανών
Προαιρετική ανάλυση με Strength Reduction Method (SRM), Stress Analysis Method (SAM) και εξέταση κατασκευαστικών σταδίων.
Υπόγεια ροή
Προαιρετική μόνιμη και μεταβατική ροή, διαδοχική seepage–stress ανάλυση και αξιολόγηση μεταβολών υδραυλικών συνθηκών.
Στερεοποίηση
Προαιρετική συνεκτίμηση στερεοποίησης μέσω ημισυζευγμένης seepage–stress ανάλυσης, σύμφωνα με τη διαμόρφωση του ενημερωτικού.
Δυναμική απόκριση
Προαιρετική εδαφική απόκριση, ιδιομορφική και φασματική ανάλυση, γραμμικές και μη γραμμικές χρονοϊστορίες.
Συζευγμένες αναλύσεις
Ξεχωριστές επιλογές για πλήρως συζευγμένη stress–seepage και θερμική–υδραυλική ανάλυση. Επιβεβαιώνουμε την απαιτούμενη σύνθεση.
Από το πεδίο αποτελεσμάτων στην τεκμηρίωση.
Contours, διανύσματα, διαγράμματα και τομές βοηθούν στην αξιολόγηση μετακινήσεων, τάσεων και ροής. Η επίσημη παρουσίαση περιγράφει αναφορές δεδομένων και αποτελεσμάτων σε Excel.
04 / ΑΔΕΙΟΔΟΤΗΣΗ ΜΕ ΒΑΣΗ ΤΗ ΜΕΛΕΤΗ
2D ή 3D;
Ποιες αναλύσεις χρειάζεστε;
Το συνημμένο «GTS NX 2D,3D Detailed Option» διακρίνει τη Standard από έξι Advanced Options. Η τελική προσφορά πρέπει να αντιστοιχεί στη διάσταση, στα modules και στις υπηρεσίες που χρειάζεστε.
Standard
Γεωμετρία, βιβλιοθήκη στοιχείων και υλικών, δημιουργία πλέγματος, γραμμική / μη γραμμική στατική, κατασκευαστικές φάσεις και μετεπεξεργασία, όπως περιγράφονται στο ενημερωτικό.
Full (EUR)
Στο ίδιο ενημερωτικό περιλαμβάνει τη Standard μαζί με τις επιλογές 1–6. Πρόσθετες διασυνδέσεις CAD και υπηρεσίες MODS αναφέρονται χωριστά.
| Επιλογή | Αντικείμενο |
|---|---|
| 1 · Slope Stability | SRM, SAM και κατασκευαστικά στάδια |
| 2 · Seepage | Μόνιμη / μεταβατική ροή, διαδοχική seepage–stress |
| 3 · Consolidation | Ημισυζευγμένη seepage–stress, στατικές οριακές συνθήκες |
| 4 · Dynamic | Εδαφική απόκριση, φάσμα και χρονοϊστορίες |
| 5 · Fully Coupled | Πλήρως συζευγμένη stress–seepage με μεταβατικές οριακές συνθήκες |
| 6 · Thermal–Seepage | Ημισυζευγμένη μεταφορά θερμότητας, θερμικές τάσεις και ροή |
Πηγή: ενημερωτικό MIDAS IT «GTS NX 2D,3D Detailed Option». Διαθεσιμότητα, συνδυασμοί 2D / 3D και υπηρεσίες επιβεβαιώνονται στην εκάστοτε προσφορά.
05 / ΕΥΡΩΠΑΪΚΗ ΕΦΑΡΜΟΓΗ
Cityringen.
Μετρό Κοπεγχάγης.
Η ευρωπαϊκή παρουσίαση της MIDAS IT περιλαμβάνει το έργο Cityringen με μελετητή τη Lombardi και κύριο έργου τη Metroselskabet.
Τα χαρακτηριστικά μοντελοποίησης που επισημαίνονται είναι η συνεργασία MIDAS GEN και GTS και η ανάλυση κατασκευαστικών φάσεων για TBM, σε δίκτυο δίδυμων σηράγγων περίπου 15,5 km.
Το παράδειγμα αναδεικνύει τη σημασία της αλληλεπίδρασης υπόγειου έργου, εδάφους και γειτονικών κατασκευών.
Πηγή: MIDAS IT, GTS NX Introduction (Europe), σελ. 4. Ιστορικό παράδειγμα της περιόδου 2011–2017· δεν παρουσιάζεται ως έργο της EASYCAD.
06 / ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΠΙΛΟΓΗ
Συχνές ερωτήσεις.
Πότε επιλέγω 2D και πότε 3D;
Η επιλογή εξαρτάται από τη γεωμετρία, τη φόρτιση και τις χωρικές αλληλεπιδράσεις. Μια αντιπροσωπευτική διατομή μπορεί να εξεταστεί σε 2D, ενώ διασταυρώσεις σηράγγων, σύνθετες θεμελιώσεις και τοπικές επιδράσεις απαιτούν αξιολόγηση της τρισδιάστατης συμπεριφοράς.
Περιλαμβάνονται όλες οι αναλύσεις στη βασική άδεια;
Όχι. Το ενημερωτικό διακρίνει Standard και Advanced Options 1–6. Η Full (EUR) περιλαμβάνει τις έξι επιλογές του συγκεκριμένου πίνακα. Ελέγχουμε τη διαμόρφωση πριν την προσφορά.
Μπορώ να συνδυάσω το GTS NX με GEN ή CIVIL;
Η παρουσίαση περιγράφει ανταλλαγή δεδομένων και αλληλεπίδραση με την οικογένεια MIDAS. Η ακριβής συμβατότητα και τα δεδομένα μεταφοράς επιβεβαιώνονται ανά έκδοση και διασύνδεση. Δείτε επίσης GEN NX και CIVIL NX.
Πώς ζητώ δοκιμή ή τεχνική παρουσίαση;
Χρησιμοποιήστε την υπάρχουσα φόρμα της EASYCAD με προεπιλεγμένο MIDAS. Αναφέρετε GTS NX, 2D ή 3D, είδος έργου και απαιτούμενες αναλύσεις.
Η EASYCAD ΔΙΠΛΑ ΣΤΟΝ ΜΕΛΕΤΗΤΗ
Περιγράψτε το έργο.
Επιλέξτε τη σωστή σύνθεση.
Στείλτε τύπο γεωτεχνικού έργου, διάσταση μοντέλου, απαιτούμενες αναλύσεις και αριθμό χρηστών, για πρόταση προσαρμοσμένη στις ανάγκες σας.
Καθοδήγηση επιλογής: 693 3445504
Προσφορές & εξυπηρέτηση: 216 1000788 · 693 0934567
sales@easycad.com.gr
Πηγές: MIDAS IT, GTS NX Introduction (Europe), σελ. 1–4 · GTS NX 2D,3D Detailed Option · Επίσημη παρουσίαση GTS NX και δυνατότητες κατασκευαστή. Εικόνες: MIDAS IT / Lombardi, όπου αναφέρεται.
Πρόσθετες πληροφορίες από το υπάρχον υλικό της EASYCAD
Geotechnical Analysis Software • Engineering
MIDAS GTS NX Ελλάδα
Το MIDAS GTS NX στην Ελλάδα αποτελεί μία από τις πιο προηγμένες επιλογές για πολιτικούς μηχανικούς, γεωτεχνικούς μελετητές και τεχνικά γραφεία που αναζητούν ένα ολοκληρωμένο λογισμικό γεωτεχνικής ανάλυσης και προσομοίωσης. Η ανάγκη για ακριβή, γρήγορη και αξιόπιστη μελέτη εδαφικών σχηματισμών, θεμελιώσεων, σηράγγων, πρανών και υπόγειων έργων είναι μεγαλύτερη από ποτέ, ιδιαίτερα σε σύνθετα έργα υποδομής όπου απαιτείται υψηλή ακρίβεια, ευελιξία μοντελοποίησης και δυνατότητα αντιμετώπισης απαιτητικών υπολογιστικών σεναρίων. Σε αυτό το πλαίσιο, το MIDAS GTS NX ξεχωρίζει ως ένα ισχυρό περιβάλλον εργασίας που βοηθά τον μηχανικό να οργανώσει αποτελεσματικά το μοντέλο του έργου, να εκτελέσει αναλύσεις με υψηλή ακρίβεια και να αξιοποιήσει τα αποτελέσματα στη διαδικασία λήψης σχεδιαστικών αποφάσεων.
Το λογισμικό είναι ιδιαίτερα γνωστό για τις δυνατότητές του στην 2D και 3D γεωτεχνική μοντελοποίηση και στην εκτέλεση στατικής, δυναμικής και coupled analysis. Αυτή η ευελιξία το καθιστά κατάλληλο για ευρύ φάσμα εφαρμογών, από συνήθη έργα θεμελιώσεων και αντιστηρίξεων μέχρι πιο σύνθετες μελέτες σηράγγων, πρανών, εκσκαφών και αλληλεπίδρασης εδάφους-κατασκευής. Ο μελετητής μπορεί να δημιουργήσει πολύπλοκα μοντέλα, να εφαρμόσει διαφορετικά material models, να εξετάσει εναλλακτικά σενάρια και να αποκτήσει σαφή εικόνα της συμπεριφοράς του εδάφους και της κατασκευής πριν ληφθούν οι τελικές αποφάσεις της μελέτης. Για αυτόν τον λόγο, το MIDAS GTS NX στην Ελλάδα απευθύνεται σε επαγγελματίες που δίνουν έμφαση στην ποιότητα της μελέτης και στην αξιοπιστία των τεχνικών συμπερασμάτων.
Ένα από τα βασικά πλεονεκτήματα του MIDAS GTS NX είναι ότι δεν περιορίζεται μόνο σε απλές εδαφοτεχνικές αναλύσεις. Αντίθετα, προσφέρει ένα περιβάλλον σχεδιασμένο για απαιτητικές περιπτώσεις όπου οι μηχανικοί χρειάζονται αυξημένο έλεγχο στο μοντέλο και βαθύτερη κατανόηση της συμπεριφοράς του εδάφους και των δομικών στοιχείων. Αυτό είναι ιδιαίτερα σημαντικό για σύγχρονα τεχνικά γραφεία, όπου τα έργα συχνά περιλαμβάνουν πολύπλοκες γεωμετρίες, υπόγειες κατασκευές, αλληλεπίδραση με υπόγεια ύδατα, construction stages και ανάγκη για σαφή τεχνική τεκμηρίωση. Το MIDAS GTS NX μπορεί να υποστηρίξει με συνέπεια αυτή τη ροή εργασίας, μειώνοντας τον χρόνο μελέτης και αυξάνοντας τη σιγουριά στα αποτελέσματα.
Για τον μηχανικό που αναζητά λογισμικό γεωτεχνικής ανάλυσης στην Ελλάδα, το MIDAS GTS NX αποτελεί μία σοβαρή επαγγελματική λύση, διότι συνδυάζει υπολογιστική δύναμη, ακρίβεια και πρακτική αξιοποίηση σε πραγματικά έργα. Είτε πρόκειται για ανάλυση σηράγγων, είτε για μελέτη θεμελιώσεων, είτε για προσομοίωση πρανών, εκσκαφών και υπόγειων έργων, η ανάγκη για αξιόπιστη προσομοίωση είναι κοινή. Σε αυτό ακριβώς το σημείο το λογισμικό δίνει αξία: βοηθά τον μηχανικό να πάρει σωστές αποφάσεις, να συγκρίνει εναλλακτικές λύσεις και να οργανώσει τη μελέτη του σε υψηλό επίπεδο.
Η παρουσία του MIDAS GTS NX Ελλάδα μέσω της EASYCAD επιτρέπει στους επαγγελματίες να ενημερωθούν σωστά για τις δυνατότητες του λογισμικού και να κατανοήσουν αν ταιριάζει στις ανάγκες του γραφείου ή της εταιρείας τους. Η επιλογή λογισμικού για γεωτεχνική ανάλυση δεν βασίζεται μόνο στα τεχνικά χαρακτηριστικά, αλλά και στην ποιότητα της υποστήριξης, στην ορθή πληροφόρηση πριν την αγορά και στη σωστή καθοδήγηση ως προς τη χρήση του προϊόντος. Για αυτόν τον λόγο, είναι σημαντικό το λογισμικό να συνοδεύεται από ένα περιβάλλον συνεργασίας που κατανοεί τις ανάγκες της ελληνικής αγοράς και των επαγγελματιών μηχανικών.

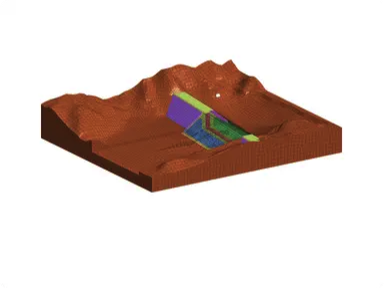

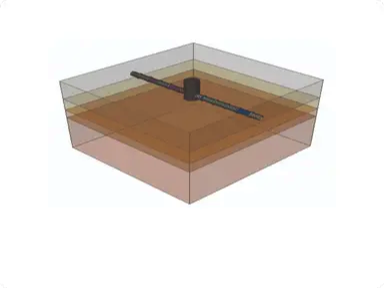

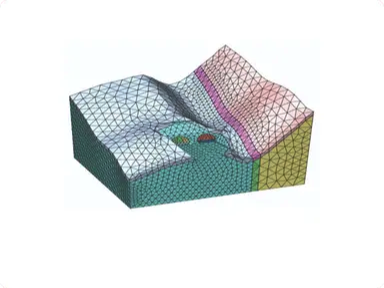

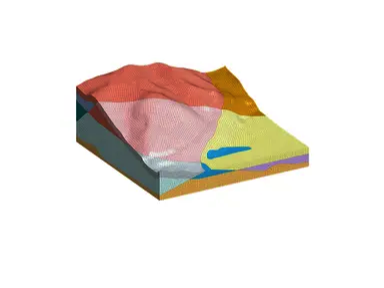

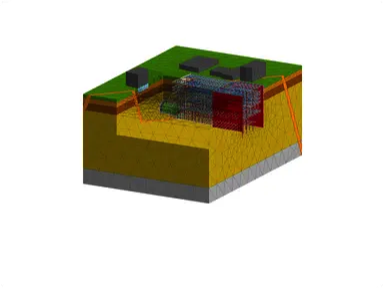

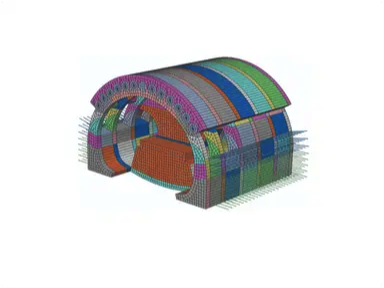

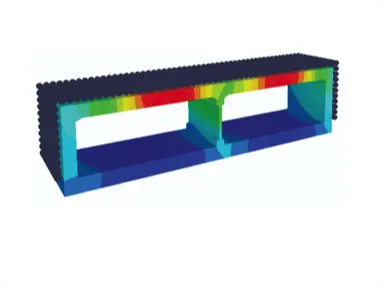

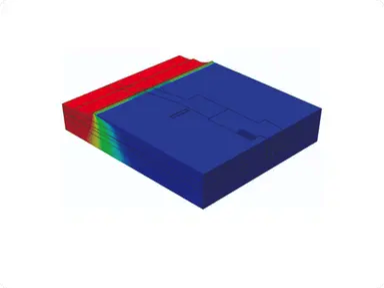

Τεχνικό υλικό & παρουσιάσεις.
Οι εικόνες που ακολουθούν παραμένουν διαθέσιμες. Πατήστε σε κάθε εικόνα για μεγάλη προβολή.
MIDAS GTS NX vs PLAXIS
Στην αγορά του geotechnical software, οι μελετητές συχνά συγκρίνουν το MIDAS GTS NX με το PLAXIS για έργα όπως tunnels, excavations, soil-structure interaction και finite element geotechnical analysis.
| Λογισμικό | Κύρια κατεύθυνση | Ενδεικτική χρήση |
|---|---|---|
| MIDAS GTS NX | 3D geotechnical FEM | Tunnels, excavation stages, slope stability, seepage, soil-structure interaction |
| PLAXIS | Geotechnical FEM | Soil deformation, foundations, retaining systems, excavation and groundwater analysis |
| GeoStudio / FLAC / RS2 | Specialized geotechnical workflows | Slope, seepage, rock and advanced geotechnical engineering studies |
Το MIDAS GTS NX είναι πλατφόρμα γεωτεχνικής ανάλυσης με βάση τη μέθοδο πεπερασμένων στοιχείων και υποστηρίζει αναλύσεις excavation, banking, soil-structure interaction, seepage, consolidation και slope safety
Στις δυνατότητές του περιλαμβάνονται εκτεταμένες αναλύσεις για σήραγγες, υδραυλικά και υπόγεια έργα, δυναμικά φορτία και αλληλεπίδραση εδάφους-κατασκευής, ενώ η επίσημη πλατφόρμα της MIDAS δίνει έμφαση σε tunnel portals, shafts, TBM workflows, groundwater flow και nonlinear dynamic behavior.
Για αυτόν τον λόγο, όταν ένας μελετητής αναζητά PLAXIS alternative ή γενικότερα tunnel analysis software και soil structure interaction software, το MIDAS GTS NX αποτελεί μία ιδιαίτερα ισχυρή λύση για σύνθετα geotechnical engineering projects. Αυτή η σύγκριση λειτουργεί και ως πολύ δυνατό SEO section για αναζητήσεις τύπου MIDAS vs PLAXIS.
